PV1-F光伏電纜
PV1-F光伏電纜, 太陽能光伏線纜
FORTES? PV Wire PV1-F光伏電纜廣泛應用于太陽能光伏發電系統中，用于連接太陽能電池板和逆變器之間的直流電路。符合國際電工委員會（IEC）發布的標準IEC 60227和IEC 62852。
PV1-F光伏電纜
PV1-F光伏電纜
PV1-F光伏電纜廣泛應用于太陽能光伏發電系統中，用于連接太陽能電池板和逆變器之間的直流電路。符合國際電工委員會（IEC）發布的標準IEC 60227和IEC 62852。

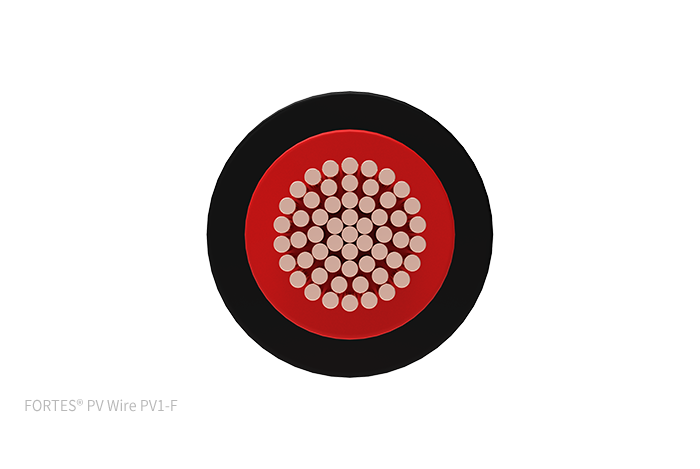

產品結構
導體：絞合鍍錫銅導線（99.99%無氧純銅鍍錫抗氧化導體）
絕緣：PV1-F光伏電纜的絕緣層應采用聚烯烴復合材料或輻照交聯聚乙烯材料XLPE.（耐高溫絕緣層）
護套：PV1-F光伏電纜的護套采用聚烯烴復合材料或交聯聚乙烯材料，（防火護套）
產品性能
1. 額定電壓：耐高壓600/1000V
2. 耐候性：適合-40°C至+90°C溫度使用，能夠抵御冬季嚴寒和夏季高溫的氣候條件。
3. 阻燃性能：符合IEC 60332-1標準，在火災發生時能夠阻止火焰的蔓延。
4. 耐UV輻射：外護套材料能夠有效抵御紫外線侵蝕，延長電纜的使用壽命。這是光伏線纜區別于普通電纜的主要特點。
5. 耐油性：外護套材料具有良好的耐油性能，適用于油污環境中的安裝。
6. 芯數：通常有單芯、雙芯和多芯可供選擇。
7. 導體：絞合無氧銅鍍錫導線，導體電阻小，能夠有效地傳輸太陽能系統中產生的電能。
8. PV1-F光伏電纜具有較小的彎曲半徑和良好的柔韌性，易于安裝和布線，能夠適應各種復雜的安裝環境。
規格和尺寸
|
型號 |
標稱截面 |
導體結構 |
導體直徑 |
絕綠厚度 |
護套厚度 |
電纜直徑 |
電流電阻 |
|
PV1-F |
1.5 |
30/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
PV1-F |
2.5 |
50/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
PV1-F |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
PV1-F |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7 |
3.11 |
|
PV1-F |
10 |
142/0.4 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
PV1-F |
16 |
228/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
PV1-F |
25 |
361/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
PV1-F |
35 |
525/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
應用場景
PV1-F光伏電纜是一款可家用 / 商用的高性能新能源光伏線纜。
|
型號 |
標稱截面 |
導體結構 |
導體直徑 |
絕綠厚度 |
護套厚度 |
電纜直徑 |
電流電阻 |
|
PV1-F |
1.5 |
30/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
PV1-F |
2.5 |
50/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
PV1-F |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
PV1-F |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7 |
3.11 |
|
PV1-F |
10 |
142/0.4 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
PV1-F |
16 |
228/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
PV1-F |
25 |
361/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
PV1-F |
35 |
525/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
